Votre guide complet des pièces et diagrammes de l'étrier Vernier

Vous voyez souvent un étrier Vernier dans les laboratoires scientifiques. Vous l'utilisez pour mesurer les petits objets. Chaque partie d'un Calliper Vernier a un travail spécial. Vous pouvez repérer les mâchoires extérieures, les mâchoires à l'intérieur et la sonde de profondeur sur chaque Calliper Vernier. L'échelle principale et l'échelle Vernier vous aident à lire les mesures. Le cadre et le curseur vous permettent de déplacer les mâchoires. Lorsque vous connaissez ces pièces de l'étrier Vernier, vous obtenez de meilleurs résultats.

Astuce: vérifiez toujours chaque partie du Vernier Calliper avant de commencer à mesurer. Cela vous aide à éviter les erreurs. Un Vernier Calliper propre et qui fonctionne vous donne les meilleurs résultats. Vous devez vous entraîner souvent à utiliser un Calliper Vernier.

Principaux à retenir

• Un étrier Vernier peut mesurer à l'extérieur, à l'intérieur et aux tailles de profondeur. Il est beaucoup plus précis qu'un souverain régulier.

• Vous devez connaître chaque pièce: échelle principale, échelle vernier, mâchoires extérieures, mâchoires à l'intérieur, sonde de profondeur, cadre et curseur. Cela vous aide à mesurer la bonne façon et à vous sentir sûr de vos résultats.

• Pour lire les mesures, utilisez l'échelle principale et trouvez la ligne de correspondance sur l'échelle Vernier. Cela vous donne des résultats très exacts.

• Gardez votre étrier Vernier propre et rangez-le en toute sécurité. Entraînez-vous à l'utiliser souvent pour éviter les erreurs et améliorer la mesure.

• Les étriers Vernier sont utiles dans de nombreux domaines comme la science, l'ingénierie et la fabrication de choses. Ils sont utilisés pour vérifier très attentivement les tailles.

Qu'est-ce que l'étrier Vernier

Un étrier Vernier est un outil pour mesurer les choses très attentivement. Vous pouvez l'utiliser pour vérifier la durée, la large, épaisse ou profonde. C'est beaucoup plus exact qu'un dirigeant régulier. Pierre Vernier, qui était de France, a fait l'échelle Vernier en 1631. Il a écrit sur cet outil dans son livre. Ce nouvel outil vous permet de voir de minuscules différences qu'un dirigeant normal manque. L'étrier Vernier a deux échelles. L'un est l'échelle principale, et l'autre est l'échelle coulissante Vernier. Cette configuration vous permet de mesurer aussi près que 0,02 mm. Cela représente environ 50 fois mieux qu'un souverain normal.

Saviez-vous?
L'idée de Pierre Vernier a changé la façon dont les gens ont mesuré les choses. Son outil a aidé les gens à obtenir des résultats très exacts. C'est pourquoi l'outil porte son nom.

Comment fonctionnent les étriers Vernier?

Vous utilisez un étrier Vernier en mettant l'objet entre ses mâchoires ou sur sa sonde de profondeur. L'échelle principale vous montre la première partie de la mesure. L'échelle Vernier glisse et vous aide à trouver l'endroit exact entre deux marques. Les lignes sur l'échelle Vernier sont un peu différentes de l'échelle principale. Lorsque vous alignez les échelles, vous recherchez des lignes correspondantes. Cela vous montre la mesure exacte. Le plus petit nombre que vous puissiez lire s'appelle le moindre nombre. Vous le trouvez en enlevant une division à l'échelle Vernier d'une division à échelle principale.

Voici un moyen simple de lire les étriers:

1. Regardez l'échelle principale et notez le dernier numéro entier avant le zéro sur l'échelle Vernier.

2. Trouvez la ligne sur l'échelle Vernier qui correspond le mieux à une ligne sur l'échelle principale.

3. Ajoutez ces deux nombres ensemble.
   C'est ce qu'on appelle Reading Vernier Calipes. Il vous aide à ne pas faire d'erreurs et vous donne une réponse très exacte. Si vous voulez devenir bon pour lire un étrier Vernier, vous devriez le pratiquer souvent.

À quoi servent les étriers Vernier?

Vous pouvez trouver des étriers Vernier dans de nombreux endroits. Ils vous aident à mesurer les tailles extérieures, les tailles intérieures et les profondeurs. Vous pouvez les utiliser dans les laboratoires scientifiques, les ateliers et les usines. Les gens utilisent des étriers Vernier pour vérifier les pièces de la machine, mesurer à quel point quelque chose est épais et assurez-vous que les choses sont de la bonne taille.

Vous pouvez également utiliser un étrier Vernier dans les laboratoires pour mesurer la largeur des balles, l'épaisseur des fils ou la profondeur d'un trou. Si vous voulez apprendre à utiliser un étrier Vernier, commencez par connaître les pièces et pratiquer sur différentes choses. Cette compétence vous aide dans de nombreux emplois et vous permet de vous assurer de vos mesures.

Parties de l'étrier Vernier

Vous pouvez identifier rapidement toutes les pièces de l'étrier Vernier si vous savez quoi rechercher. Chaque partie a un travail spécial. Lorsque vous les comprenez, vous pouvez utiliser votre Calliper Vernier en toute confiance.

Présentation du diagramme étiqueté

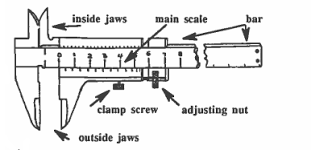

Vous trouverez ci-dessous un simple diagramme montrant les principales parties d'un Calliper Vernier.

Remarque: il s'agit d'un croquis simplifié. Les appels Vernier réels peuvent être légèrement différents.

Tableau de référence rapide des pièces de l'étrier Vernier

Astuce:
utilisez ce tableau lorsque vous devez vérifier ou nommer des parties d'un étrier. Cela vous aide à trouver la bonne partie rapidement.

Échelle principale

Vous trouvez l'échelle principale le long du corps du Vernier Calliper. Il ressemble à une règle et montre la mesure principale en millimètres ou en pouces. La plupart des échelles principales utilisent l'acier inoxydable. Ce métal dure longtemps et ne rouille pas. Il maintient l'échelle précise même après de nombreuses utilisations. Certaines échelles principales utilisent l'aluminium car il est léger et facile à manipuler. Les deux métaux vous permettent de voir de fines lignes gravées pour des lectures claires. L'échelle principale vous donne la première partie de votre mesure.

Échelle vernier

L'échelle Vernier se trouve sur le curseur. Il glisse sur l'échelle principale. Cette échelle a des marques spéciales. Ces marques sont un peu différentes de l'échelle principale. Lorsque vous déplacez le curseur, vous recherchez la ligne sur l'échelle Vernier qui correspond à une ligne sur l'échelle principale. Ce match vous montre la fraction supplémentaire au-delà de la lecture de l'échelle principale. L'échelle Vernier vous permet de mesurer de très petites différences. La plupart des appels vernier ont le moins de 0,02 mm. Cela signifie que vous pouvez lire des mesures aussi petites que 0,02 mm. La conception utilise 10 divisions Vernier sur 9 divisions à l'échelle principale, donc chaque division Vernier est un peu plus petite. Cette configuration vous permet d'obtenir des résultats très exacts.

Extérieur mâchoires

Vous voyez les mâchoires extérieures au bas du Vernier Calliper. Ces mâchoires sont la plus grande paire. Vous les utilisez pour mesurer la taille extérieure des objets. Placez l'objet entre les mâchoires extérieures et fermez-les doucement. Vous pouvez mesurer des choses comme les tiges, les plaques ou le diamètre extérieur d'un tuyau. Les mâchoires extérieures saisissent l'objet des deux côtés. Ils vous donnent une mesure externe précise. Vérifiez toujours que les mâchoires sont propres avant de les utiliser.

• Les mâchoires extérieures mesurent les dimensions externes.

• Ils s'adaptent autour de l'objet.

• Utilisez-les pour l'épaisseur, la largeur ou le diamètre extérieur.

À l'intérieur des mâchoires

Les mâchoires intérieures sont assises au sommet du Vernier Calliper. Ils sont plus petits que les mâchoires extérieures. Vous utilisez les mâchoires intérieures pour mesurer la taille intérieure des trous ou des fentes. Placez les mâchoires intérieures dans l'ouverture et développez-les jusqu'à ce qu'ils touchent les deux côtés. Les mâchoires intérieures mesurent le diamètre interne ou la largeur. Leur forme les permet de s'adapter dans de petits espaces. Ils fonctionnent mieux pour mesurer l'intérieur des tuyaux, des tubes ou des trous. La précision dépend de votre compétence et de la qualité du callat. Avec une utilisation minutieuse, vous pouvez obtenir des tolérances près de +0.0005 pouce.

• Les mâchoires à l'intérieur mesurent les dimensions internes.

• Ils se développent à l'intérieur de l'objet.

• Utilisez-les pour le diamètre intérieur ou la largeur de l'emplacement.

Sonde de profondeur

Vous trouvez la sonde de profondeur à la fin du Vernier Calliper. Cela ressemble à une fine tige. Vous utilisez la sonde de profondeur pour mesurer la profondeur d'un trou ou d'une récréation. Placez la base de l'appel à plat sur la surface. Faites glisser la sonde de profondeur vers le bas dans le trou jusqu'à ce qu'il touche le fond. Assurez-vous que la sonde reste directement pour le meilleur résultat. La sonde de profondeur fonctionne bien pour mesurer la profondeur des trous, des emplacements ou des étapes. Certaines limites existent. La forme, la taille de la sonde et la façon dont vous l'utilisez peuvent affecter la précision. Vérifiez toujours la sonde pour les virages ou la saleté avant de l'utiliser.

Cadre

Le cadre est le corps principal du Vernier Calliper. Il maintient toutes les autres parties ensemble. Le cadre maintient les écailles et les mâchoires en ligne. La plupart des cadres utilisent l'acier inoxydable. Ce métal rend le cadre fort et l'empêche de se plier. Certains cadres utilisent de l'aluminium pour un poids plus léger. Un bon cadre vous aide à obtenir des mesures précises et reproductibles. Il protège également les pièces mobiles des dommages.

Curseur

Le curseur se déplace le long de l'échelle principale. Il contient l'échelle Vernier, les mâchoires à l'intérieur et les mâchoires extérieures. Vous utilisez le curseur pour ouvrir ou fermer les mâchoires et définir la mesure. Le curseur doit se déplacer en douceur pour des lectures précises. La saleté ou la poussière peut rendre le curseur collant. Nettoyez-le avec un chiffon doux et un peu d'huile si nécessaire. N'utilisez pas trop d'huile, car il peut attirer plus de poussière. Conservez toujours votre Vernier Calliper dans un endroit sec. Gérer doucement le curseur pour le faire fonctionner bien.

• Nettoyez le curseur avant utilisation.

• Déplacez-le en douceur pour de meilleurs résultats.

• Conservez le callemper en toute sécurité pour protéger le curseur.

Remarque:
Connaître toutes les pièces de l'étrier Vernier vous aide à mesurer plus rapidement et plus précisément. Utilisez la table de référence rapide pour vérifier le nom et le travail de chaque partie. Entraînez-vous à utiliser chaque partie pour améliorer la mesure.

Conclusion

Si vous connaissez toutes les parties d'un Calliper Vernier , vous pouvez mesurer les choses très attentivement. Vous l'utilisez pour vérifier à l'extérieur, à l'intérieur et aux tailles de profondeur dans de nombreux emplois. Lorsque vous apprenez à bien utiliser un Calliper Vernier, vous obtenez de bons résultats et vous vous sentez sûr de vous.

• Vous vous améliorez pour mesurer en pratiquant beaucoup avec le Vernier Calliper.

• Vous pouvez arrêter des erreurs comme les mâchoires qui ne font pas de queue ou de commencer au mauvais endroit.

• Vous vous améliorez en utilisant des guides comme des guides, des vidéos et des outils de vérification.

L'utilisation du Vernier Calliper vous aide souvent à trouver des erreurs et à les réparer. Vous apprenez à mieux lire les échelles et à utiliser l'outil de la bonne façon.

Lorsque vous connaissez les bases du Vernier Calliper, vous obtenez de fortes compétences de mesure. Cela vous aide à travailler plus attentivement et à vous sentir plus sûr de votre travail.

FAQ

Comment lisez-vous un étrier Vernier?

Vous avez d'abord lu l'échelle principale. Ensuite, vous vérifiez l'échelle Vernier pour la ligne de correspondance. Ajoutez les deux lectures ensemble. Cela vous donne la mesure finale. La pratique vous aide à devenir plus rapide et plus précise.

Quel est le moindre comptage d'un étrier Vernier?

Le moins le nombre montre la plus petite valeur que vous puissiez mesurer. La plupart des étriers vernier ont le moins de 0,02 mm. Vous le trouvez en soustrayant une division Vernier d'une division à échelle principale.

Comment vous souciez-vous de votre coulisse Vernier?

• Essuyez-le après chaque utilisation.

• Conservez-le dans une boîte sèche.

• Évitez de le laisser tomber.

• Vérifiez la poussière ou la rouille.

• Huiler le curseur légèrement s'il se sent collant.

Quels matériaux sont utilisés pour fabriquer des étriers Vernier?

Vous voyez souvent de l'acier inoxydable dans la plupart des étriers. Certains modèles numériques utilisent du plastique.
