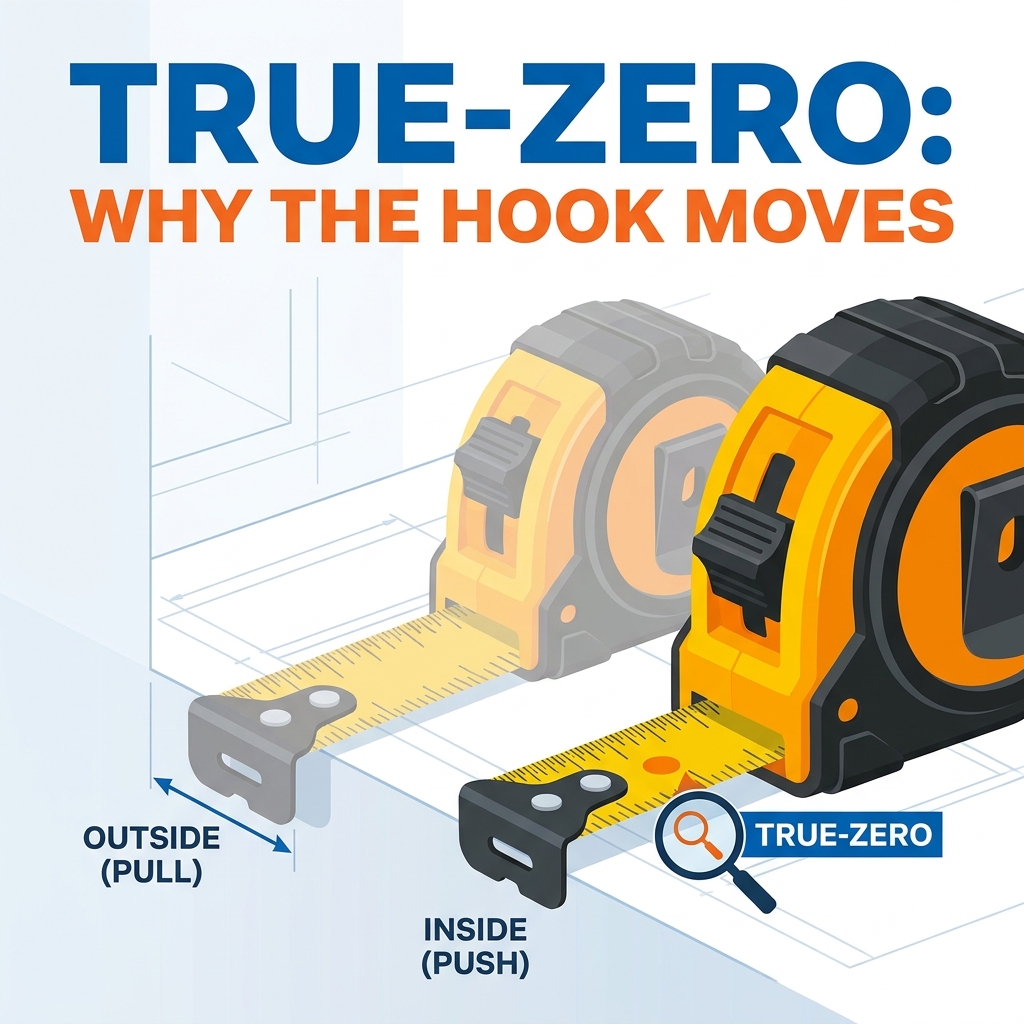

Pourquoi un crochet à mètre ruban bouge-t-il ? Comprendre la mesure du zéro réel

Avez-vous déjà sorti un tout nouvel outil de mise en page de son emballage et remarqué immédiatement la pointe métallique qui bougeait d"avant en arrière ? De nombreux débutants supposent que ce jeu indique un défaut de fabrication bon marché. Ils pourraient même utiliser une pince ou un marteau pour frapper les rivets à plat.

Toutefois, ce jeu mécanique n"est pas un défaut. Vous envisagez en fait une fonction d’étalonnage intentionnelle et conçue avec précision. Cela reste absolument essentiel pour une disposition et une fabrication précises dans plusieurs métiers de la construction. Si la pointe ne glissait pas, vos coupes de bois manqueraient constamment la marque d"une infime fraction de pouce.

Dans ce guide complet, nous explorerons les mécanismes fascinants derrière la mesure du vrai zéro. Vous découvrirez exactement comment évaluer la durabilité du crochet lors de l’achat de nouveaux outils à main. Nous aborderons également des stratégies pratiques pour maintenir l’intégrité des mesures sur des chantiers exigeants.

Principaux à retenir

• Conception intentionnelle : le mouvement du crochet à mesurer est exactement égal à l'épaisseur du crochet métallique lui-même pour garantir une précision absolue.

• Précision à double fonction : la glissière prend en charge les mesures « intérieures » (poussées) et « extérieures » (tirées) sans nécessiter d'ajustements mathématiques manuels.

• Indicateurs de qualité : les modèles haut de gamme utilisent des systèmes renforcés à 3 ou 4 rivets pour empêcher la piste du crochet de s'élargir avec le temps.

• Risque de maintenance : La chute d'un ruban à mesurer ou la tentative de « serrer » les rivets détruira l'étalonnage du zéro réel de l'outil.

Le problème de l’ingénierie : mesures intérieures ou extérieures

Chaque objet physique occupe de l'espace dans le monde réel. La languette métallique située au bout de votre lame de mesure ne fait pas exception à cette règle. Ce petit morceau d'acier a une épaisseur physique distincte et mesurable. Les fabricants estampent généralement ces composants d'extrémité à partir d'acier mesurant environ 1/16ème de pouce d'épaisseur. Vous pourriez voir environ 1,5 mm d'épaisseur sur un ruban à mesurer métrique . Cette petite dimension crée un défi d’ingénierie étonnamment important pour les fabricants d’outils.

Lorsque vous accrochez la lame sur le bord d’une planche, vous prenez une mesure extérieure. Vous comptez entièrement sur la tension pour maintenir l’outil en place. La lecture doit commencer exactement à partir de la face intérieure de la languette métallique. Sinon, l"épaisseur physique du crochet ajouterait faussement de la longueur à votre coupe finale. Imaginez couper des chevrons là où chaque millimètre compte. Un crochet statique ruinerait toute la pente du toit.

A l’inverse, pousser la lame directement dans un coin nécessite une mesure intérieure. Cette action utilise une compression pure au lieu de la tension. Vous appuyez l"outil contre un mur, une plinthe ou un cadre de fenêtre. Ici, la lecture mathématique doit commencer par la face extérieure de la languette. Si vous installez une moulure couronnée, une languette rigide rendrait votre pièce de garniture trop longue, ce qui entraînerait une déformation des joints à onglet sous la pression.

Un outil manuel fiable doit automatiquement tenir compte de cet écart constant. Les utilisateurs ne peuvent pas constamment ajouter ou soustraire de minuscules fractions de pouce lors de travaux de cadrage rapides. Les erreurs humaines monteraient en flèche dans des conditions aussi fastidieuses. La conception de l"outil doit gérer les scénarios de tension et de compression de manière transparente, en s"adaptant instantanément au mouvement physique de poussée ou de traction de l"utilisateur.

Comment le mouvement du crochet du ruban à mesurer True-Zero résout la précision

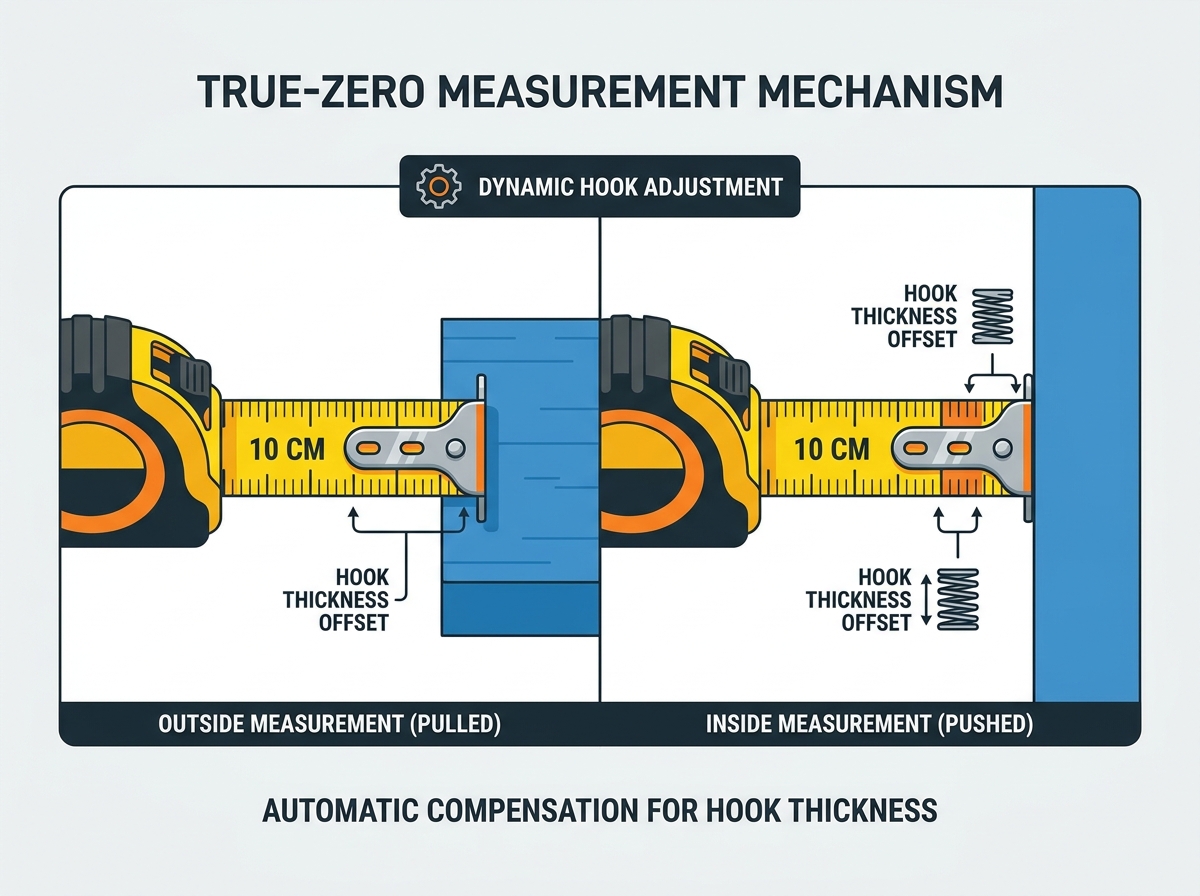

Les ingénieurs ont résolu le dilemme intérieur et extérieur grâce à une brillante astuce mécanique. Ils ont conçu les rivets pour qu"ils soient placés dans des fentes ovales spécialement fraisées. Ils ont délibérément évité d"utiliser des trous circulaires fixes standard. Cette piste allongée permet à la languette métallique de glisser librement d"avant en arrière sous différentes forces.

Ce jeu mécanique précis est connu sous le nom de mouvement du crochet du mètre ruban . La distance de déplacement correspond exactement à l'épaisseur de la languette métallique. Il ne s’agit pas d’une marge de manœuvre aléatoire. Il s’agit d’une distance hautement calibrée conçue en usine.

Lorsque vous tirez la lame sur un morceau de contreplaqué, la languette glisse. Il s"arrête avec force à l"extrême extrémité des fentes ovales. L"espace qui en résulte est égal à l"épaisseur exacte du métal. Ce décalage aligne parfaitement la véritable ligne « zéro » avec le bord réel de votre matériau. Vous pouvez ensuite marquer votre ligne de coupe en toute confiance, sachant que la lame elle-même compense le volume de l"acier.

Lorsque vous poussez la lame contre une surface solide, la languette glisse vers l"intérieur. La lame absorbe essentiellement l"épaisseur du métal. La ligne zéro se déplace vers l"extrémité extérieure de l"outil. Cela garantit des dimensions intérieures parfaitement précises. Qu"il s"agisse de cartographier l"espacement des armoires ou de mesurer les ouvertures de fenêtres brutes, les lectures de compression restent mathématiquement valables.

Comprendre cette diapositive dynamique est crucial pour tout constructeur. Il constitue une connaissance de base essentielle pour quiconque apprend à utiliser correctement un ruban à mesurer. La finition à haute tolérance, l'installation d'armoires et la menuiserie personnalisée dépendent toutes fortement de ce point zéro flottant intelligent. Oublier son fonctionnement entraîne souvent un gaspillage de matériaux coûteux.

Évaluation de la qualité du ruban à mesurer en fonction de la conception du crochet

Différents travaux de construction exigent des niveaux de durabilité et de précision très différents. Vous pouvez souvent évaluer la qualité globale d"un outil simplement en examinant les composants finaux. Les normes professionnelles imposent des exigences spécifiques pour un usage quotidien intensif par rapport aux tâches ménagères occasionnelles.

Examinons d"abord la construction des rivets. Le nombre de rivets a un impact direct sur la longévité de l’outil et la stabilité de l’étalonnage.

• Modèles standard ou DIY : ceux-ci ne comportent généralement que deux rivets. Ils comportent un risque beaucoup plus élevé d’étirement ou de déformation des fentes avec le temps. Les projets légers leur conviennent bien, mais ils échouent rapidement sous le stress du cadrage commercial.

• Modèles professionnels ou industriels : ceux-ci peuvent aller jusqu'à trois ou quatre rivets. Ces outils haut de gamme comprennent souvent une plaque de support en métal renforcé. Cette plaque stabilise l'action de glissement et empêche fortement la torsion latérale.

Ensuite, envisagez les variations de crochets à travers des objectifs spécifiques au chantier. Les fabricants d’outils conçoivent des astuces distinctes pour différents métiers. La sélection d’une mauvaise conception d’embout introduit une frustration inutile dans votre flux de travail.

Comparaison des conceptions de crochets spécialisés

Attention enfin aux contraintes spécifiques de lisibilité de la lame. Les conceptions multi-prises volumineuses ou les pointes magnétiques lourdes offrent une grande utilité physique. Cependant, ils peuvent sérieusement masquer les premiers centimètres de la lame peinte. Ce blocage visuel rend les évaluations à courte portée frustrantes. Cela devient particulièrement visible sur une double lame impériale et métrique. Les marquages ​​de mesure sont très rapprochés dans ces zones, exigeant une visibilité claire.

Risques courants en matière de mesure et pièges de mise en œuvre

Même les outils de mise en page de la plus haute qualité souffrent de graves abus sur les chantiers. Une mauvaise compréhension de la fonction du zéro flottant conduit à des erreurs facilement évitables. De nombreux artisans expérimentés sont encore victimes d"erreurs d"étalonnage de base parce qu"ils ignorent l"entretien de base.

Erreurs courantes
L'erreur la plus courante est l'erreur de resserrement. De nombreux bricoleurs du week-end remarquent le jeu et tentent par erreur de le réparer. Ils saisissent un marteau et écrasent les rivets à plat contre la lame jaune. Cette action verrouille définitivement la languette en place. Cela détruit complètement l’étalonnage du vrai zéro. Vous ne devez jamais tenter de serrer une languette bancale. Laissez les rivets exactement tels qu’ils sont arrivés de l’usine.

Les dommages causés par l’impact présentent un autre risque énorme. Laisser tomber votre outil sur un sol en béton modifie souvent l"angle critique de 90 degrés de la pointe. Une languette pliée rend les lectures intérieures et extérieures désespérément inexactes. La fonction coulissante ne peut tout simplement pas compenser un angle évasé ou écrasé. Même une légère courbure perturbe vos coupes avec des marges notables.

L"accumulation de débris ruine discrètement les lectures de compression au fil du temps. La poussière de cloison sèche, la boue humide ou la rouille s"accumulent facilement dans les minuscules fentes ovales des rivets. Cette saleté cachée durcit et empêche la languette de glisser complètement vers l"intérieur. Lorsque cela se produit, vos mesures intérieures seront systématiquement courtes. Un outil parfaitement bon devient inutile simplement à cause de la saleté.

Meilleures pratiques pour le protocole de vérification
Vous devez établir un protocole de vérification de routine. Vous devez tester votre équipement périodiquement pour garantir une précision absolue.

1. Trouvez une règle en acier fiable ou un bloc d"étalonnage usiné de haute précision.

2. Accrochez l"extrémité et prenez une lecture de traction de 10 pouces. Tracez un fin trait de crayon sur le tissu.

3. Poussez l"extrémité contre le bloc carré et prenez une lecture par poussée de 10 pouces.

4. Comparez les deux marques sur votre matériel. Ils doivent se chevaucher parfaitement.

Si les marques divergent, votre mécanisme coulissant est compromis. Vous devrez probablement remplacer entièrement l"outil pour restaurer la précision professionnelle de votre travail.

Logique de présélection : sélectionner le ruban à mesurer adapté au travail

Choisir le bon outil de mise en page nécessite d"adapter des fonctionnalités spécifiques à votre métier quotidien. Vous n"avez pas besoin d"un outil magnétique multi-prises coûteux pour accrocher de simples cadres photo dans un salon. A l’inverse, un outil de mise en page délicat ne survivra pas une semaine sur un site de cadrage commercial.

Pour les charpentes brutes et la maçonnerie lourde, privilégiez la durabilité ultime. Recherchez des lames larges qui résistent activement au flambage sur de longues distances aériennes. Choisissez des crochets surdimensionnés et multidirectionnels sécurisés par un renfort lourd à 4 rivets. Le jeu d"onglets sur ces modèles spécifiques sera suffisamment robuste pour survivre à des chutes brutales et répétées. Les menuisiers bruts privilégient la portée et la durabilité à la précision microscopique.

Pour la menuiserie fine et les menuiseries sur mesure, privilégiez la précision absolue. Vous voulez des languettes standard et discrètes offrant un déplacement incroyablement fluide et sans entrave. Évitez à tout prix les pointes magnétiques encombrantes. Ils collectent facilement les vis égarées ou les minuscules limailles métalliques. Cette interférence physique ruine les mesures de compression délicates lors des installations en armoire haut de gamme. Les menuisiers de finition ont besoin de lames impeccables et faciles à lire.

Lorsque vous visitez la quincaillerie pour acheter du nouvel équipement, suivez ces étapes suivantes :

• Testez le mécanisme coulissant manuellement avant d"acheter. Il devrait se déplacer d"avant en arrière en douceur. Il ne doit jamais présenter de torsion latérale (d’un côté à l’autre) bâclée.

• Inspectez attentivement la plaque d’appui du rivet. Recherchez des bavures métalliques pointues ou des défauts de fabrication évidents à proximité des fentes.

• Standardisez les marques d’outils pour l’ensemble de votre équipe. Différents fabricants présentent parfois de très légères différences d’étalonnage. L’utilisation de modèles identiques évite les erreurs de composition lorsque deux menuisiers s’appellent des numéros dans une pièce bruyante.

Conclusion

La maîtrise du concept d"étalonnage du zéro réel améliore instantanément la qualité globale de votre travail de fabrication. Ce petit déplacement mécanique transforme une bande métallique statique en un instrument de configuration hautement dynamique. Sans cela, réaliser des joints de bois serrés et des coupes parfaites devient incroyablement frustrant, voire impossible.

Arrêtez de considérer la pointe métallique lâche comme un défaut de fabrication ennuyeux. Au lieu de cela, traitez-le exactement comme le composant de précision délicat qu’il est réellement. Une pointe coulissante garantit que vos dimensions intérieures et extérieures s"alignent parfaitement à chaque fois.

À l’avenir, gardez ces mesures pratiques à l’esprit. Protégez vos outils des impacts violents pour préserver strictement l"angle de pointe de 90 degrés. Nettoyez régulièrement la poussière et la boue des cloisons sèches des rails coulissants à l"aide d"une brosse dure. Enfin, achetez toujours des modèles présentant le nombre de rivets et le style de crochet appropriés pour vos exigences professionnelles quotidiennes spécifiques.

FAQ

Q : Puis-je réparer un ruban à mesurer si le crochet est trop lâche ?

R : Vous ne devez jamais tenter de le réparer ou de le serrer. Le mouvement linéaire de va-et-vient est intentionnellement conçu pour une précision zéro. Cependant, si vous remarquez de graves oscillations latérales d’un côté à l’autre, les rivets se sont probablement étirés de façon permanente. Ce jeu latéral signifie que le calibrage de l"outil est mort et que vous devez le remplacer. Ne frappez pas les rivets avec un marteau.

Q : Le mouvement du crochet est-il différent sur un ruban à mesurer métrique ?

R : Les mécanismes d"ingénierie sous-jacents restent complètement identiques dans tous les outils de mise en page. Cependant, la distance exacte de la glissière est directement corrélée à l’épaisseur physique en millimètres de ce crochet métallique spécifique. Les crochets plus épais nécessitent une distance de glissement légèrement plus grande pour maintenir un calibrage parfait du zéro pendant les lectures intérieures et extérieures.

Q : Pourquoi mes mesures intérieures sont-elles toujours légèrement décalées, même avec un crochet mobile ?

R : Les lectures intérieures inexactes sont généralement causées par des débris invisibles étroitement emballés dans la piste du rivet. Cette saleté empêche une compression complète contre la lame. De plus, un crochet légèrement plié qui ne se trouve plus à un angle parfait de 90 degrés faussera considérablement les résultats. Assurez-vous toujours de mesurer complètement au ras de la surface, jamais sous un angle gênant.

Q : Comment savoir si le crochet de mon mètre ruban est plié ?

R : Vous pouvez facilement vérifier cela en comparant une mesure de traction de 10 pouces à une mesure de poussée de 10 pouces sur un bloc statique connu. Marquez soigneusement les deux lignes sur une surface plane. Si les deux marques ne s"alignent pas parfaitement, votre calibrage du vrai zéro est compromis. Cette défaillance provient souvent directement d"une pointe tombée ou pliée.
