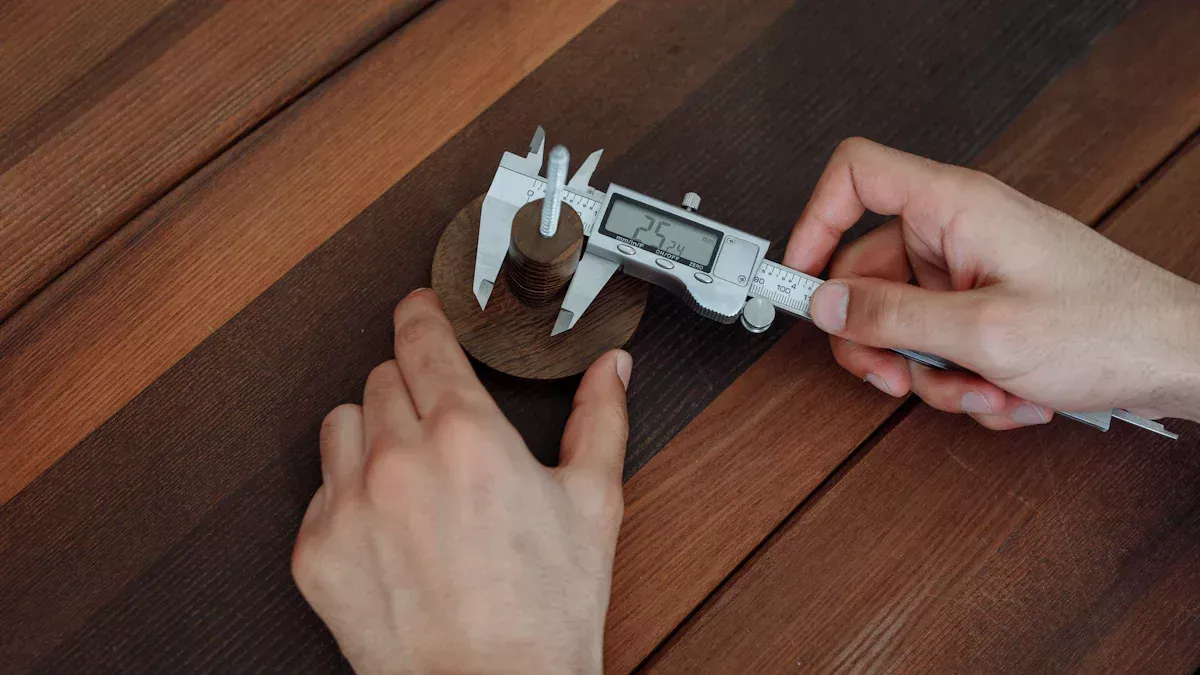

Comment lire un étrier Vernier en pouces et millimètres

Vous pouvez utiliser un étrier Vernier pour mesurer en pouces ou en millimètres. Tout d'abord, vérifiez l'étalonnage de votre coulisse Vernier pour vous assurer qu'il est exact. Un étalonnage approprié garantit que votre étrier Vernier fournit des mesures correctes. L'échelle principale de l'étrier Vernier vous donne la première partie de la mesure, tandis que l'échelle Vernier vous aide à trouver la valeur exacte. Beaucoup de gens utilisent un étrier Vernier à l'école pour les expériences scientifiques. Dans les usines, un étrier Vernier est utilisé pour vérifier si les pièces sont la bonne taille. Vous pouvez également utiliser un étrier Vernier pour mesurer le bois, le métal ou les outils dentaires.

La pratique vous aidera à améliorer rapidement un étrier Vernier.

Principaux à retenir

• Vérifiez toujours la lecture zéro avant de mesurer. Cela permet de s'assurer que votre coulisse Vernier est correct. Cela vous aide également à éviter les erreurs.

• Apprenez les parties de l'étrier. Ce sont des mâchoires, une échelle principale, une échelle vernier et une tige de profondeur. Connaître ceux-ci vous aide à l'utiliser de la bonne façon. Vous obtiendrez des mesures précises.

• Lisez les mesures en utilisant à la fois l'échelle principale et l'échelle Vernier. Ajoutez-les ensemble pour le résultat exact. Vous pouvez obtenir la réponse en millimètres ou en pouces.

• Gardez votre étrier propre et en bon état. Essuyez-le souvent et stockez-le dans un endroit sûr. Cela le permet de bien fonctionner et de durer plus longtemps.

• Ne faites pas d'erreurs communes comme la pressage trop fort. De plus, ne laissez pas l'étrier se mettre mal aligné. Évitez l'erreur de parallaxe en regardant directement l'échelle. Manipulez doucement l'étrier et lisez-le de la bonne façon.

Parties de l'étrier Vernier

Un étrier Vernier a de nombreuses pièces. Chaque partie vous aide à bien mesurer les choses. Vous devez apprendre ces pièces avant d'utiliser l'outil.

Mâchoires et tige de profondeur

Il y a deux ensembles de mâchoires sur un étrier Vernier. Les grandes mâchoires mesurent l'extérieur des choses, comme la largeur ou le diamètre. Les petites mâchoires mesurent l'intérieur des trous ou des tubes. Les deux mâchoires s'adaptent et restent à plat. Cela vous aide à obtenir des résultats exacts. Les mâchoires sont fortes car elles utilisent de l'acier durci. Cela les empêche de se plier ou de s'étendre, même après beaucoup d'utilisation.

La tige de profondeur est à la fin de l'étrier. Vous l'utilisez pour vérifier la profondeur d'un trou ou d'une rainure. Déplacez l'échelle principale et la tige sort. Mettez l'étranger à plat sur la surface. Ensuite, poussez la tige jusqu'à ce qu'elle touche le fond. De cette façon, vous obtenez une lecture de profondeur correcte.

Astuce: Fermez toujours doucement les mâchoires. Verrouillez les mâchoires avant de lire le numéro. Cela vous aide à éviter les erreurs.

Échelle principale

L'échelle principale va le long du corps de l'étrier. Cela ressemble à une règle. La plupart des étriers montrent à la fois des millimètres et des pouces. L'échelle principale vous donne la première partie de votre numéro.

L'échelle principale est difficile et dure longtemps. C'est la base de toutes vos mesures.

Échelle vernier

L'échelle Vernier se déplace le long de l'échelle principale. Il vous aide à lire des nombres plus petits que l'échelle principale ne peut pas montrer. Une seule ligne sur l'échelle Vernier correspond à une ligne sur l'échelle principale à la fois. Cela vous permet de mesurer de minuscules différences, comme 0,02 mm ou 0,001 pouce. Vous ajoutez l'échelle principale et les numéros d'échelle Vernier pour votre réponse.

L'échelle Vernier rend votre mesure plus exacte. Il montre les détails qu'un dirigeant normal ne peut pas voir.

Étalonnage et préparation

Avant de commencer à mesurer, vous devez vous assurer que votre étrier Vernier donne des résultats précis. L'étalonnage et la préparation vous aident à éviter les erreurs et à garder votre outil en forme supérieure.

Chèque zéro

Vous devez toujours vérifier la lecture zéro avant de mesurer quoi que ce soit. Fermez complètement les mâchoires de l'étrier. Assurez-vous qu'ils sont propres et exempts de poussière ou de débris. Regardez la marque zéro sur l'échelle Vernier. Il devrait s'aligner exactement avec le zéro sur l'échelle principale. Si vous utilisez un étrier numérique, appuyez sur le bouton zéro après la fermeture des mâchoires. Pour un étrier de cadran, tournez le cadran jusqu'à ce que le pointeur soit à zéro. Cette étape est importante car toute erreur ici affectera chaque mesure que vous prenez. Les contrôles zéro réguliers vous aident à garder vos mesures précises.

Conseil: vérifiez toujours le zéro avant chaque utilisation. Cette habitude vous aide à attraper les erreurs tôt.

Nettoyage de l'étrier

Les outils propres vous donnent de meilleurs résultats. La saleté ou l'huile sur les mâchoires peuvent changer vos lectures. Vous pouvez suivre ces étapes pour garder votre étrier propre:

1. Utilisez une brosse douce ou de l'air comprimé pour éliminer la poussière et les particules lâches.

2. Essuyez les mâchoires, la tige de profondeur et les surfaces métalliques avec un chiffon sans peluche. Vous pouvez humidifier le tissu avec de l'alcool isopropylique ou un nettoyeur doux. Évitez de laisser le liquide pénétrer dans les parties coulissantes.

3. Nettoyez doucement les écailles gravées avec un chiffon doux.

4. Séchez toutes les pièces avec un chiffon propre et sec.

5. Appliquez une fine couche d'huile de machine sur les surfaces coulissantes. Essuyez toute huile supplémentaire.

Stockez votre coulisse dans son cas lorsque vous avez terminé. Gardez les mâchoires fermées pour les protéger. Nettoyez votre outil après chaque utilisation pour éviter la rouille et les dommages.

Remarque: N'utilisez jamais de matériaux abrasifs. Ils peuvent rayer les faces de mesure et la précision de la ruine.

Lire les écailles

Métrique (millimètres)

Vous pouvez lire un étrier Vernier métrique en suivant ces étapes:

1. Lisez l'échelle principale,
   regardez l'échelle principale. Trouvez la dernière marque de millimètres à gauche du zéro sur l'échelle Vernier. Ce nombre vous donne la partie principale de votre mesure.

2. Trouvez la lecture de l'échelle Vernier
   Vérifiez l'échelle Vernier. Trouvez la ligne sur l'échelle Vernier qui s'aligne exactement avec n'importe quelle ligne sur l'échelle principale. Chaque ligne sur l'échelle Vernier équivaut généralement à 0,02 mm. Multipliez le nombre de cette ligne par le moindre nombre (0,02 mm) pour obtenir la fraction supplémentaire.

3. Ajoutez les deux lectures
   Ajouter la lecture de l'échelle principale et la lecture de l'échelle Vernier. Cela vous donne la mesure totale en millimètres.

Exemple:
l'échelle principale montre 21 mm. La 7e ligne de l'échelle Vernier s'inscrit avec une ligne d'échelle principale.
Vernier Reading: 7 × 0,02 mm = 0,14 mm
au total: 21 mm + 0,14 mm = 21,14 mm

Tableau: lecture métrique étape par étape

Le moins compte et précision,
le moins le nombre est la plus petite valeur que vous puissiez mesurer. La plupart des étriers Vernier métriques ont le moins de 0,02 mm. Cela signifie que vous pouvez mesurer aussi petit que 0,02 mm. Les étriers numériques peuvent afficher des étapes encore plus petites, comme 0,01 mm. Le moins le nombre fixe la limite de l'importance de votre mesure. Si vous voulez une précision élevée, vérifiez toujours le moins le nombre avant de commencer.

Impérial (pouces)

Vous pouvez également utiliser un étrier Vernier pour mesurer en pouces. Les étapes sont similaires au système métrique, mais les divisions d'échelle sont différentes.

1. Lisez l'échelle principale
   Regardez l'échelle principale en pouces. Trouvez le dernier pouce ou la fraction (comme 1/16 pouce) à gauche du zéro sur l'échelle Vernier.

2. Trouvez la lecture de l'échelle Vernier
   Recherchez la ligne sur l'échelle Vernier qui correspond à une ligne sur l'échelle principale. Chaque ligne sur l'échelle Vernier équivaut souvent à 0,001 pouce. Multipliez le nombre de cette ligne par le moindre nombre (0,001 pouce) pour obtenir la partie supplémentaire.

3. Ajoutez les deux lectures
   Ajouter la lecture de l'échelle principale et la lecture de l'échelle Vernier. Cela vous donne la mesure totale en pouces.

Exemple:
l'échelle principale montre 1,125 pouces (1 1/8 pouce). La 4e ligne sur l'échelle Vernier s'inscrit.
Vernier Reading: 4 × 0,001 pouce = 0,004 pouce
au total: 1,125 pouce + 0,004 pouce = 1,129 pouce

Tableau: lecture impériale étape par étape

Astuce:
vérifiez toujours le moindre comptoir sur votre étrier. La plupart des étriers Vernier impériaux ont le moins de 0,001 pouce. Cela vous indique le plus petit changement que vous puissiez mesurer.

N'oubliez pas: le moins de comptage contrôle à quel point votre mesure est exacte. Si vous voulez les meilleurs résultats, utilisez un étrier avec un petit nombre de moins et vérifiez toujours une erreur zéro avant de commencer.

Utilisation d'un étrier Vernier

Mesure externe

Vous pouvez mesurer la taille extérieure d'un objet en utilisant les grandes mâchoires de l'étrier Vernier. Suivez ces étapes pour des résultats précis:

1. Nettoyez les mâchoires et l'objet. La saleté ou les bavures peuvent changer votre lecture.

2. Fermez les mâchoires et vérifiez zéro. Cette étape vous aide à éviter les erreurs.

3. Ouvrez les grandes mâchoires. Placez-les autour de l'objet.

4. Faites glisser les mâchoires jusqu'à ce qu'ils touchent doucement l'objet. Ne serrez pas trop fort.

5. Assurez-vous que l'étrier se trouve droit et carré à la pièce.

6. Verrouillez les mâchoires si votre étrier a une vis de verrouillage.

7. Lisez la mesure à partir de l'échelle.

CONSEIL: Évitez d'utiliser les pointes mêmes des mâchoires. Ils peuvent se plier ou donner des résultats moins précis.

Table d'erreurs communes

Mesure interne

Vous pouvez utiliser les plus petites mâchoires en haut pour mesurer les espaces à l'intérieur des espaces, comme des trous ou des fentes.

• Insérez les petites mâchoires dans l'ouverture.

• Ouvrez les mâchoires jusqu'à ce qu'elles touchent les deux surfaces à l'intérieur.

• Gardez l'étrier droit. Ne l'inclinez pas.

• Déplacez légèrement l'étrier pour trouver le point le plus large.

• Verrouillez les mâchoires si nécessaire.

• Lisez la valeur de l'échelle.

Remarque: Gardez toujours les mâchoires propres. Même un petit morceau de saleté peut changer votre résultat.

Liste de contrôle rapide pour la mesure interne

• Utilisez les mâchoires supérieures.

• Zéro l'étalon avant de commencer.

• Tenez l'étrier à plat contre les surfaces.

• Verrouillez la lecture si possible.

Mesure de la profondeur

Vous pouvez mesurer la profondeur d'un trou ou d'une fente qui utilise la tige de profondeur à l'extrémité de l'étrier.

1. Nettoyez la tige de profondeur et la surface.

2. Zéro l'étrier en fermant les mâchoires.

3. Placez l'extrémité de l'étrier à plat sur le dessus du trou.

4. Étendez la tige de profondeur jusqu'à ce qu'elle touche le fond.

5. Gardez l'étrier droit et stable.

6. Lisez la mesure à partir de l'échelle.

Astuce: maintenez l'étrier stable et parallèle au trou pour la meilleure précision.

Table des meilleures pratiques

Gardez l'étrier et l'objet à température ambiante. La chaleur peut changer la taille et affecter votre mesure.

Conseils et erreurs communes

Erreur de parallaxe

Une erreur de parallaxe se produit lorsque votre œil ne s'aligne pas directement avec l'échelle. Cette erreur peut rendre votre mesure erronée. Vous pouvez éviter l'erreur de parallaxe en suivant ces conseils:

• Regardez toujours l'échelle directement. Gardez votre niveau des yeux avec les chiffres.

• Formez-vous pour vérifier l'échelle sous un angle perpendiculaire.

• Essayez les étriers numériques si vous souhaitez réduire cette erreur. Les écrans numériques n'ont pas de problèmes de parallaxe.

Astuce: l'erreur de parallaxe est courante. Prenez votre temps et vérifiez votre point de vue avant de lire l'échelle.

Zéro erreur

Une erreur zéro apparaît lorsque les marques zéro sur les échelles principales et Vernier ne correspondent pas après avoir fermé les mâchoires. Ce problème peut vous donner un mauvais résultat à chaque fois. Une erreur zéro peut être positive ou négative. Si le Vernier Zero se trouve à droite de l'échelle principale zéro, vous avez une erreur positive. S'il se trouve à gauche, vous avez une erreur négative. Pour résoudre ce problème, ajoutez ou soustrayez la valeur d'erreur zéro de votre mesure. Par exemple, si vous trouvez une erreur nulle de -0,03 cm, ajoutez-le à votre lecture. Vérifiez toujours zéro erreur avant de commencer. Cette étape vous aide à obtenir de vraies mesures.

Résultats de l'enregistrement

Vous pouvez améliorer votre précision en enregistrant soigneusement vos résultats. Suivez ces étapes pour les meilleurs résultats:

1. Calibrez votre outil quotidiennement à l'aide de blocs de jauge certifiés. Gardez un enregistrement de chaque étalonnage.

2. Utilisez une table stable pour éviter de secouer pendant la mesure.

3. Tenez les mâchoires carré à l'objet. Utilisez une force douce et même.

4. Prenez cinq mesures pour chaque partie. Libérez les mâchoires entre chaque essai.

5. Notez la moyenne et la propagation de vos résultats.

6. Laissez une personne formée faire toute la mesure d'un projet.

7. Gardez la pièce à une température régulière et à l'humidité.

8. Vérifiez la surface de votre objet pour la rugosité.

9. Enregistrez chaque étape et protégez vos notes.

Vous pouvez également utiliser les étriers numériques pour enregistrer automatiquement les données. Cette méthode vous aide à éviter les erreurs et à garder vos enregistrements prêts pour les chèques ou les audits.

Remarque: les enregistrements minutieux vous aident à trouver des erreurs et à améliorer votre travail au fil du temps.

Conclusion

Vous pouvez devenir bon à mesurer si vous suivez ces étapes:

• Vérifiez toujours zéro erreur avant de commencer.

• Mettez l'objet entre les mâchoires et maintenez-le fermement.

• Regardez l'échelle principale au point zéro.

• Trouvez la ligne d'échelle Vernier correspond à la petite partie.

• Ajoutez les deux numéros pour obtenir votre réponse.

Si vous calibrez et lisez attentivement, vos mesures resteront correctes pendant longtemps.

Utilisez des feuilles d'entraînement ou regardez des vidéos en ligne pour vous aider à vous améliorer et plus sûrs de vos compétences de mesure.

FAQ

Comment savez-vous si votre coulisse Vernier est exact?

Vous pouvez vérifier la précision en fermant les mâchoires et en vous assurant que les lignes zéro correspondent. S'ils ne le font pas, vous pouvez avoir une erreur nulle. Vérifiez toujours avant de mesurer quoi que ce soit.

Que signifie 'le moins compte ' sur un étrier Vernier?

Le moins vous indique la plus petite valeur que vous puissiez mesurer. Pour la plupart des étriers métriques, il est de 0,02 mm. Pour les étriers impériaux, il est de 0,001 pouce. Vous le trouvez sur l'échelle ou dans le manuel.

Pouvez-vous utiliser un étrier Vernier pour mesurer les objets ronds?

Oui, vous pouvez mesurer des objets ronds comme les tuyaux ou les tiges. Placez les mâchoires dans la partie la plus large. Maintenez l'étrier droit. Lisez l'échelle comme d'habitude.

Astuce: faites tourner l'objet et mesurez à nouveau. Cela vous aide à trouver le vrai diamètre.

Pourquoi avez-vous besoin de nettoyer votre étrier avant de mesurer?

La saleté ou l'huile sur les mâchoires peuvent changer vos résultats. Les mâchoires propres vous donnent la meilleure précision. Utilisez un chiffon doux ou un pinceau pour essuyer la poussière et l'huile.

• Nettoyer avant chaque utilisation.

• Stockez votre coulier dans son cas.
